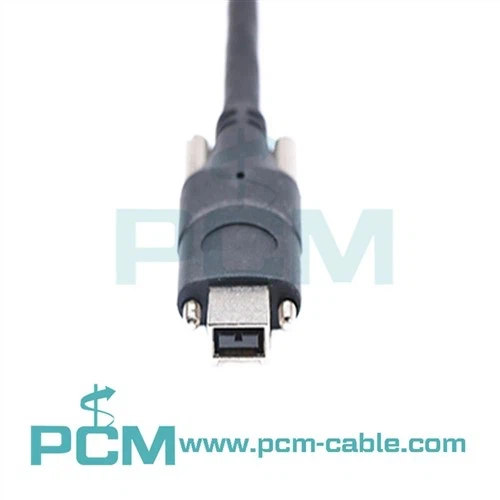

커넥터를 식별하려면 물리적 특성, 전기적 사양 및 의도된 애플리케이션을 이해해야 합니다. 커넥터는 다양한 산업에서 널리 사용되어 장치 또는 구성 요소 간에 안정적인 전기적 및 기계적 연결을 생성합니다. 이 광범위한 가이드에서는 커넥터 식별의 주요 측면을 다룰 것입니다.
물리적 특성:
모양 및 크기: 커넥터는 단순한 원형 커넥터에서 복잡한 다중 핀 직사각형 커넥터에 이르기까지 다양한 모양과 크기로 제공됩니다.
핀/접점 수: 커넥터의 핀 또는 접점 수를 센다. 이는 커넥터의 기본 구성을 식별하는 데 도움이 됩니다.
성별: 커넥터는 일반적으로 남성 또는 여성으로 분류됩니다. 수형 커넥터에는 노출된 핀 또는 접점이 있는 반면 암형 커넥터에는 핀을 수용하기 위한 일치하는 구멍 또는 슬롯이 있습니다.
실장 스타일: 커넥터는 보드 실장(스루홀 또는 표면 실장) 또는 케이블 실장(와이어 또는 케이블 부착용)일 수 있습니다.
잠금 메커니즘: 일부 커넥터에는 안전한 연결을 보장하기 위한 래치 또는 잠금 메커니즘이 있습니다.
키잉 및 극성화: 커넥터에는 잘못된 결합을 방지하기 위해 노치, 키웨이 또는 극성화 기능이 있을 수 있습니다.
전기 사양:
정격 전압: 커넥터의 정격 전압을 확인하여 의도한 전기 부하를 처리할 수 있는지 확인하십시오.
정격 전류: 커넥터가 안전하게 전달하도록 설계된 최대 전류를 결정합니다.
임피던스: 특히 고주파 애플리케이션의 일부 커넥터에는 지정된 임피던스 요구 사항이 있습니다.
종단 유형: 커넥터는 납땜, 압착 또는 절연 변위와 같은 다양한 종단 방법을 사용할 수 있습니다.
의도된 애플리케이션:
산업 표준: 많은 커넥터가 특정 산업 표준을 준수합니다. 산업별 표준(예: USB, HDMI, DIN, RJ45)을 조사하여 커넥터 유형을 식별하십시오.
응용 분야별 커넥터: 일부 커넥터는 오디오, 비디오, 데이터, 전력 또는 산업 환경과 같은 특정 응용 분야용으로 설계되었습니다.
커넥터 제품군:
원형 커넥터: 이 커넥터는 원형이며 오디오, 비디오 및 산업용 응용 제품에 일반적으로 사용됩니다. USB Type-A, BNC 및 XLR 커넥터를 예로 들 수 있습니다.
직사각형 커넥터: 이 커넥터는 직사각형 모양이며 컴퓨터 및 산업용 애플리케이션에서 흔히 볼 수 있습니다. D-Sub(DB-9, DB-25), SATA 및 HDMI 커넥터를 예로 들 수 있습니다.
기판 간 커넥터: 이 커넥터를 사용하면 회로 기판을 연결할 수 있습니다. 메자닌, 스태킹 및 에지 커넥터를 포함하여 다양한 구성으로 제공됩니다.
전선 기판 간 커넥터: 이 커넥터를 사용하면 전선 또는 케이블과 인쇄 회로 기판(PCB)을 연결할 수 있습니다.
전선 대 전선 커넥터: 이 커넥터는 전선이나 케이블을 직접 연결하는 데 사용됩니다.
광섬유 커넥터: 광 신호용으로 설계된 이 커넥터는 SC, LC 및 ST 커넥터와 같은 다양한 유형으로 제공됩니다.
전원 커넥터: 이 커넥터는 고전류 및 고전압 애플리케이션을 처리하도록 설계되었습니다. 배럴 커넥터, PowerCON 및 Anderson Powerpole 커넥터를 예로 들 수 있습니다.
제조업체 및 부품 번호:
가능하면 제조업체 이름이나 로고 및 부품 번호를 포함하여 커넥터에서 표시를 찾으십시오. 이러한 세부 정보는 온라인으로 데이터시트 또는 사양을 검색하는 데 사용할 수 있습니다.
온라인 데이터베이스 및 리소스:
제조업체 웹 사이트, 커넥터 카탈로그 웹 사이트 및 커넥터 검색 엔진과 같이 커넥터를 식별하는 데 도움이 되는 다양한 온라인 데이터베이스 및 리소스가 있습니다.
전문가의 도움을 받으십시오:
커넥터를 식별하는 데 어려움이 있으면 커넥터 및 전자 분야의 전문가 또는 전문가에게 문의하십시오.
결론적으로 커넥터 식별에는 물리적 특성, 전기적 사양, 의도된 응용 프로그램 및 커넥터 제품군을 고려하는 것이 포함됩니다. 이 지식으로 무장하고 사용 가능한 리소스를 활용하면 특정 요구 사항에 맞는 커넥터를 성공적으로 식별할 수 있습니다.
