USB-RS485 RS422 변환기의 4-핀과 5-핀 단자 간의 주요 기능적 차이점은 배선 방법과 지원되는 통신 모드에 있습니다.
4-핀 터미널:
- 일반적으로 전이중 RS422 또는 반이중 RS485 통신 모드를 지원합니다.
- RS485(반이중)는 일반적으로 통신을 위해 2개의 데이터 라인(A+ 및 B-)만 사용하고 전원 및 접지 라인을 포함하여 총 4개의 연결 라인을 사용합니다. 따라서 4- 핀 단자만으로도 RS485의 기본 기능을 지원하기에 충분합니다.
- 일부 간단한 RS485 네트워크 또는 RS422 전이중 통신 시나리오에 적합하지만 추가 신호 회선을 제공하지 않습니다.

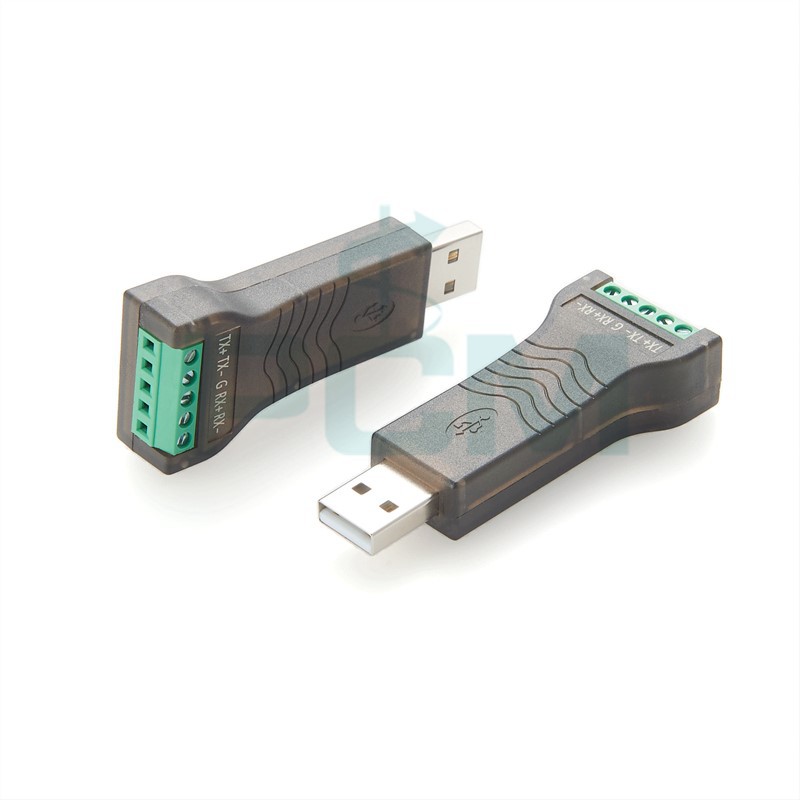

5-핀 터미널:
- 일반적으로 종단 저항기나 방향 제어 라인과 같은 RS485/RS422에 대한 추가 배선 옵션을 제공합니다.
- RS422(전이중)에는 양방향 통신을 위해 4개의 데이터 라인(TX+, TX-, RX+, RX-)과 접지 라인이 필요하므로 5-핀 터미널은 RS422의 전체 기능을 완벽하게 지원할 수 있습니다.
- RS485(반이중) 애플리케이션에서는 5번째 핀을 접지 또는 방향 제어(예: 데이터 흐름 제어)에 사용하여 통신 안정성을 향상시킬 수도 있습니다.
기능적 차이점 요약:
- 4-핀 단자는 간단한 RS485 반이중 통신에 적합하며 복잡한 배선이 필요하지 않습니다.
- 5-핀 터미널은 더 많은 연결 옵션을 제공하며 일반적으로 더 복잡한 RS422 전이중 통신에 사용되거나 RS485에 대한 더 나은 신호 제어 및 안정성을 제공하는 데 사용됩니다.
