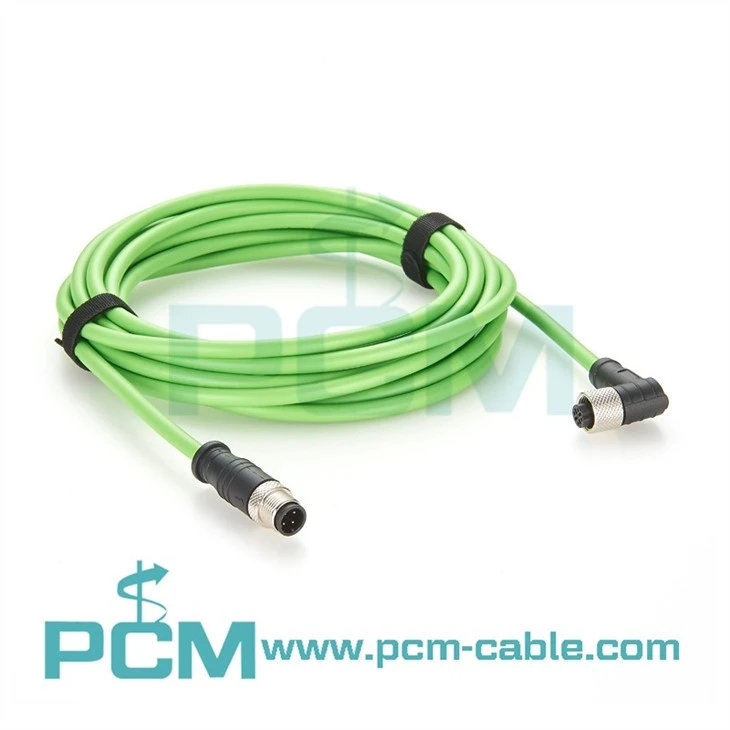

M12 Profinet 연결 케이블 직각





이 M12 D - 코딩 된 Profinet Cable Assembly는 90 - 정도 앵글 여성 커넥터와 직선 수컷 커넥터를 특징으로하므로 공간 - 제한된 설치 및 높은 - Flex 산업 응용 프로그램에 이상적입니다. 26AWG 차폐 트위스트 쌍과 고 플렉스 TPU 재킷으로 설계된이 제품은 지속적인 굽힘 및 비틀림으로 신뢰할 수있는 Profinet 커뮤니케이션을 제공합니다.



로봇 조인트 또는 소형 제어 인클로저를 통해 케이블을 라우팅하든이 오른쪽 - 각도 솔루션은 케이블 스트레스를 줄이고 서비스 수명을 연장합니다.





제품 이름	로봇 공학 및 자동화 용 M12 Profinet 연결 케이블
DWG 번호	pcm - s-0649
커넥터 1	M12 커넥터, d - 코드, 수컷, 직선
커넥터 2	M12 커넥터, d - 코드, 여성, 직각
케이블 길이	1m-10m 또는 요청 당 사용자 정의
와이어 게이지	26awg
케이블 구조	차폐 된 꼬인 쌍 (STP), 2 쌍
재킷 재료	TPU (열가소성 폴리 우레탄) - 높음 - Flex, 내마모 및 오일 저항성
유연성	드래그 체인 및 비틀림 운동에 적합합니다
등급	Profinet Type C 동적 응용 프로그램
보호	IP67 -은 짝짓기시 등급, 산업 환경을 위해 EMI 차폐
색상	Standard Green (Profinet - 준수)



이 Profinet M12 케이블 어셈블리는 공간이 제한되고 모션이 일정하게있는 까다로운 응용 프로그램을 위해 구축 된 - 목적입니다. 각진 여성 커넥터는 불필요한 굽힘을 방지하는 반면, 유연한 TPU 재킷은 연속 운동과 진동으로 마모에 저항합니다.



이상적 :



• 단단한 인클로저 및 정션 박스
• 케이블 트랙 및 로봇 축
• 측면 - 엔트리 패널 종료
• 동적 산업 이더넷 시스템





Q1. d - 코딩과 다른 m12 코딩 (예 : a - 코딩, x - 코딩)의 차이점은 무엇입니까?



A1 : D - 코딩 된 M12 커넥터는 산업 이더넷 및 프로파일 애플리케이션에 특별히 사용되며 최대 100 MBPS 전송을 지원합니다.

• M12 A - 코딩 된 코딩은 일반적으로 센서/액추에이터 및 낮은 - 전압 신호입니다
• M12 x - 코드는 더 높은 지원 - 속도 기가비트 이더넷 (최대 10Gbps)



Q2 :이 Profinet 케이블이 이더넷 장치와 호환됩니까?



A2 : 예, Profinet은 표준 이더넷 (IEEE 802.3) 프로토콜을 사용합니다. 그러나 이와 같은 Profinet 케이블은 다음과 같이 제작되었습니다.

• 더 나은 차폐
• 색상 - IEC 61918 당 코드 배선
• 모션 환경을위한 좌초 도체
• 이더넷 - 호환 가능하지만 산업 환경에 최적화되었습니다.
