5도체 터미널 블록 컴팩트 퀵 커넥트

Premier Cable Co., Ltd는 중국 최고의 5도체 터미널 블록 소형 빠른 연결 제조업체 및 공급업체 중 하나입니다. 우리 공장에서 할인된 가격으로 고품질 맞춤형 제품 도매에 오신 것을 환영합니다. 견적과 무료 샘플을 원하시면 저희에게 연락하세요.

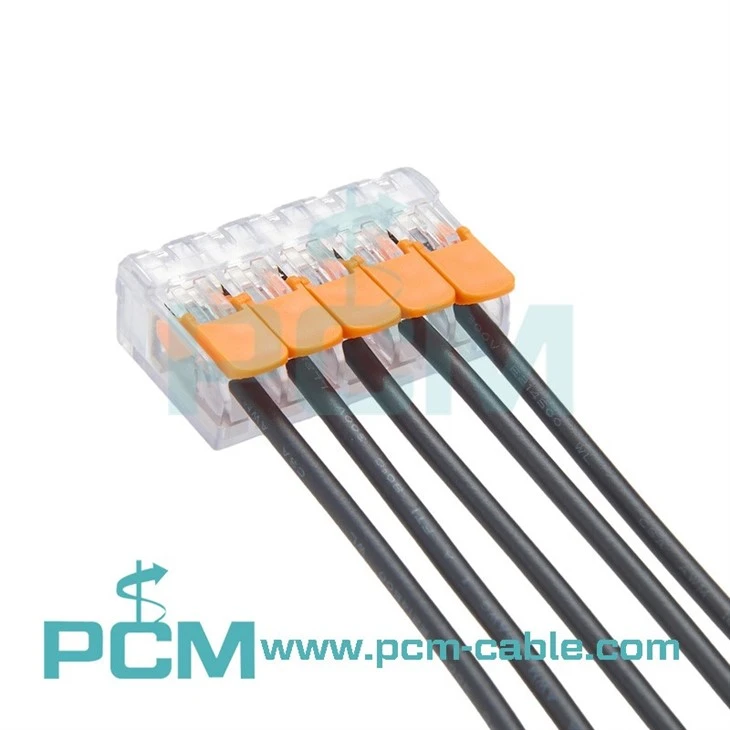

그만큼PCM-2201-5P는컴팩트한 5선 빠른 연결 단자대복잡한 배선 작업을 단순화하도록 설계되었습니다.
사용하여푸시-연결 시스템, 단선과 연선 모두에 대해{0}}안전하고 진동에 강한 접점을 제공합니다.-도구나 비틀림, 압착이 필요하지 않습니다.
속도, 공간 효율성 및 신뢰성이 가장 중요한 현대식 전기 설비에 적합합니다.





제품명	빠른 와이어 케이블 커넥터 소형 배선 푸시-스플리터 터미널 블록
DWG 번호	PCM-2201-5P
전선 범위	24~12AWG
정격전압	450 V
정격전류	32 A
절연저항	1000MΩ(DC 2000V)
유전 강도	AC 2500V / 1분
연결 유형	스프링 클램프로-밀기
재질(하우징)	난연성-PA66
접촉 재료	구리 합금
작동 온도	-20도 ~ +105도



• 5점 연결 유연성:좁은 공간에서도 여러 회로를 빠르고 깔끔하게 연결하세요.
• 푸시-간단함:전선을 벗기고, 삽입하고, 잠그기만 하면 됩니다-. 단 몇 초 만에 완료됩니다.
• 소형 폼 팩터:접속 배선함, 조명 인클로저 또는 자동화 패널에 쉽게 맞습니다.
• 강력한 전기적 무결성:장기적인 성능을 위해 낮은 접촉 저항과 안정적인 전류 전달-
• 재사용 가능한 디자인:재작업, 테스트 또는 업그레이드를 위한 손쉬운 와이어 릴리스를 허용합니다.





배선을 하든LED 조명기구, 조립배포 상자, 또는 건물산업 제어 시스템, PCM-2201-5P는 설정을 간소화합니다.



• 더 빠른 설치, 더 적은 배선 오류
• 깔끔한 케이블 관리 및 라우팅
• 진동과 온도 변화를 견디는 안정적인 연결



Q1: PCM-2201-5P 커넥터에는 어떤 종류의 전선을 사용할 수 있나요?



A1: PCM-2201-5P는 24~12 AWG 범위 내에서 단선 및 연선 구리 도체를 모두 지원합니다.
도구 없이 빠르게 조립해야 하는 일반적인 조명, 제어 및 자동화 배선 작업에 이상적입니다.{0}}



Q2: 5선 터미널 블록을 설치 후 재사용할 수 있습니까?



A2: 그렇습니다. 이 소형 접합 커넥터는 완전히 재사용이 가능합니다.
간단히 누르고 당겨 와이어를 풀고 필요한 경우 새 와이어를 다시 삽입하세요. - 내부 스프링 접점이 손상되지 않습니다.

Q3: 동일한 블록에서 다양한 와이어 크기를 처리할 수 있습니까?



A3: 그렇습니다. 푸시인 터미널 설계는 정격 범위(24~12AWG) 내에서 혼합 전선 게이지를 수용할 수 있어 신호선과 전력선을 결합하는 시스템에 편리합니다.

Q4: 이 빠른 연결 단자대 커넥터에는 특별한 유지 관리가 필요합니까?



A4: 정기적인 유지 관리가 필요하지 않습니다.
그러나 각 다시 연결하기 전에 전선 끝이 깨끗하고 완전히 벗겨졌는지 확인하고 최적의 전도성을 보장하기 위해 주석 도금 또는 산화 전선을 삽입하지 않는 것이 좋습니다.



Q5: 이 시리즈에 다른 모델이 있습니까?



A5: 그렇습니다. Premier Cable의 PCM-2201 시리즈에는 다양한 변형이 포함되어 있습니다.

PCM-2201-2P(2도체)

PCM-2201-3P(3도체)

PCM-2201-5P(5도체)
각 모델은 동일한 소형 폼 팩터와 푸시인 배선 설계를 공유하지만{0}}서로 다른 회로 용량을 지원합니다.
