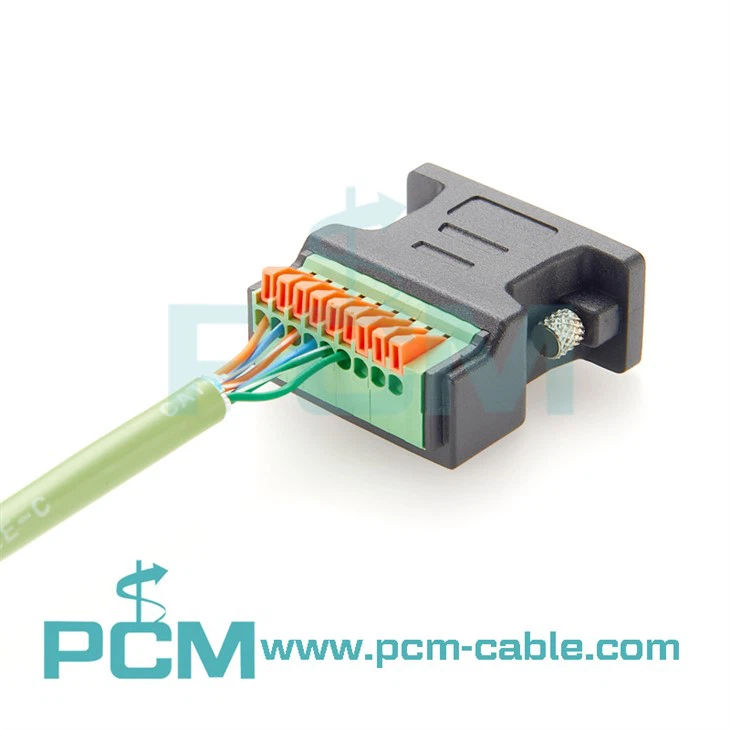

120옴 저항이 있는 CAN 터미네이터



120옴 저항이 있는 CAN 터미네이터는 CAN 버스 네트워크용으로 특별히 설계된 어댑터이며 CAN 버스 시스템의 설치 및 유지 관리를 단순화하도록 설계되었습니다. 이 CAN 터미네이터 어댑터는 DB9 인터페이스를 터미널 블록 커넥터로 변환하고 120Ω 종단 저항을 제공하여 CAN 버스 네트워크의 안정성과 신뢰성을 보장합니다.



특징



• DB9 암 커넥터: 이 CAN 버스 어댑터는 많은 CAN 버스 장치에 적합한 표준 DB9 암 커넥터를 갖추고 있습니다.
• 터미널 블록 커넥터: 터미널 블록 커넥터를 사용하면 사용자가 쉽고 빠르게 배선을 연결하고 분리할 수 있습니다.
• 120Ω 종단 저항기: 내장된 120ohm 종단 저항은 CAN 버스 네트워크의 우수한 신호 품질과 안정성을 보장합니다.
• 단순화된 설치: 120Ω 종단 저항기가 있는 이 DB9 터미널 블록은 설치 과정을 더욱 간단하게 만들어 주며, 사용자는 납땜할 필요 없이 적절한 와이어만 연결하면 됩니다.



명세서



제품명	CAN 버스 종단기 - 120 옴 종단 저항기
모델	TB-99 CAN 터미네이터
인터페이스	9-핀 D-서브 암, 9-핀 스프링형 단자대
터미널 피치	2.54mm
와이어 AWG	14~28AWG
작동 온도	-40도~115도(-40F~239F)
푸시 버튼 단자는 사용 및 재배선이 쉽습니다.
납땜이나 스크류 드라이버가 필요하지 않습니다.
CAN_H와 CAN_L(핀 2 및 핀 7) 사이의 120Ω 종단 저항기
참고: 저항 값과 저항기 수는 고객 요구 사항에 따라 맞춤 설정할 수 있습니다.



응용



이 DB9-9-핀 터미널 블록 어댑터는 CAN 케이블 또는 끝에 있는 CAN 노드에 내부 종단이 없는 경우에 사용할 수 있습니다.





적용 가능한 장면



자동차 전자 시스템;
산업 제어 시스템;
사물 인터넷(IoT) 장치;
실시간 데이터 수집 및 전송 시스템;

...
